Как рассчитать освещение в квартире правильно: профессиональные рекомендации

Как рассчитать количество освещения в квартире

Лучшие статьи о том, как покупать, продавать, снимать и обустраивать жилье — в вашей почте по вторникам. Бесплатно

Характеристики освещения

При подборе осветительных приборов нужно учитывать их мощность, световой поток, цветовую температуру, индекс цветопередачи и кривую силы света. Расскажу подробнее.

Мощность. Это классический параметр, на который в основном и ориентируются хозяева. Но, строго говоря, мощность — это просто указание, сколько электричества потребляет лампа.

В интернете можно найти таблицы для подбора освещения по мощности. Рекомендуют 10 ватт мощности на квадратный метр для приглушенного света, 15 ватт — для среднего и 20 ватт — для яркого. Это лишь рекомендация, норм на этот счет нет. Расчет нужно делать отдельно для разных типов ламп: мощность ламп накаливания очень высокая, светодиодных — очень низкая.

Соотношение мощностей разных ламп

Лампа накаливания Люминесцентная лампа Светодиодная лампа
20 Вт 5—7 Вт 2—3 Вт
40 Вт 10—13 Вт 4—6 Вт
60 Вт 15—16 Вт 7—10 Вт
75 Вт 18—20 Вт 10—12 Вт
100 Вт 25—30 Вт 12—16 Вт
150 Вт 40—50 Вт 17—20 Вт
200 Вт 60—80 Вт 20—30 Вт

Лампа накаливания
20 Вт
Люминесцентная лампа
Светодиодная лампа
Лампа накаливания
40 Вт
Люминесцентная лампа
Светодиодная лампа
Лампа накаливания
60 Вт
Люминесцентная лампа
Светодиодная лампа
Лампа накаливания
75 Вт
Люминесцентная лампа
Светодиодная лампа
Лампа накаливания
100 Вт
Люминесцентная лампа
Светодиодная лампа
Лампа накаливания
150 Вт
Люминесцентная лампа
Светодиодная лампа
Лампа накаливания
200 Вт
Люминесцентная лампа
Светодиодная лампа

Но сама идея подбирать освещение по мощности на квадратный метр — условная. Даже если учитывать потолки и, скажем, умножить результат расчета на 1,5 для высокой квартиры, все равно не будут приняты во внимание особенности интерьера. Например, белые стены хорошо отражают свет, а темный ковер на полу будет его поглощать.

Световой поток. Это количество света, который излучает лампа. Световой поток измеряется в люменах. Параметр в целом связан с мощностью и, как правило, каждый 1 ватт мощности прибавляет 80—150 люменов светового потока. Но бывает и наоборот: у менее мощной лампы световой поток больше, чем у лампы большей мощности.

Для практического применения важно соотношение светового потока и площади освещаемой поверхности. Это называется освещенностью, и она измеряется в люксах. Проще говоря, люмены — это свет на выходе из светильника, а люксы — свет, который упал на поверхность.

Правильнее говорить не сколько нужно ватт на квадратный метр, а сколько светильников нужно, чтобы получить, например, 200 люкс на письменном столе.

Чтобы получить освещенность в люксах, световой поток делят на площадь: E = F / S.

Лампа накаливания в 60 ватт дает световой поток примерно в 600 люмен. То есть на 1 м² придется 600 люкс. Это идеальный теоретический расчет, потому что мы не учли высоту потолков, расположение лампы, а также особенности помещения. В этот расчет можно ввести коэффициенты отражения, которые будут учитывать цвет стен, пола и потока: от 1 — «темный» до 2,5 — «белый глянец». Можно ввести поправку на высоту потолка. Но чтобы сделать грамотный и точный расчет, потребуется учесть и другие параметры.

Какой световой поток дают разные типы ламп

Лампа накаливания Люминесцентная лампа Светодиодная лампа Световой поток
40 Вт 10 Вт 4 Вт 400 лм
60 Вт 15 Вт 8 Вт 700 лм
75 Вт 18 Вт 10 Вт 900 лм
100 Вт 25 Вт 12 Вт 1200 лм
150 Вт 40 Вт 18 Вт 1800 лм
200 Вт 60 Вт 25 Вт 2500 лм

Световой поток — 400 лм
Лампа накаливания
Люминесцентная лампа
Светодиодная лампа
Световой поток — 700 лм
Лампа накаливания
Люминесцентная лампа
Светодиодная лампа
Световой поток — 900 лм
Лампа накаливания
Люминесцентная лампа
Светодиодная лампа
Световой поток — 1200 лм
Лампа накаливания
Люминесцентная лампа
Светодиодная лампа
Световой поток — 1800 лм
Лампа накаливания
Люминесцентная лампа
Светодиодная лампа
Световой поток — 2500 лм
Лампа накаливания
Люминесцентная лампа
Светодиодная лампа

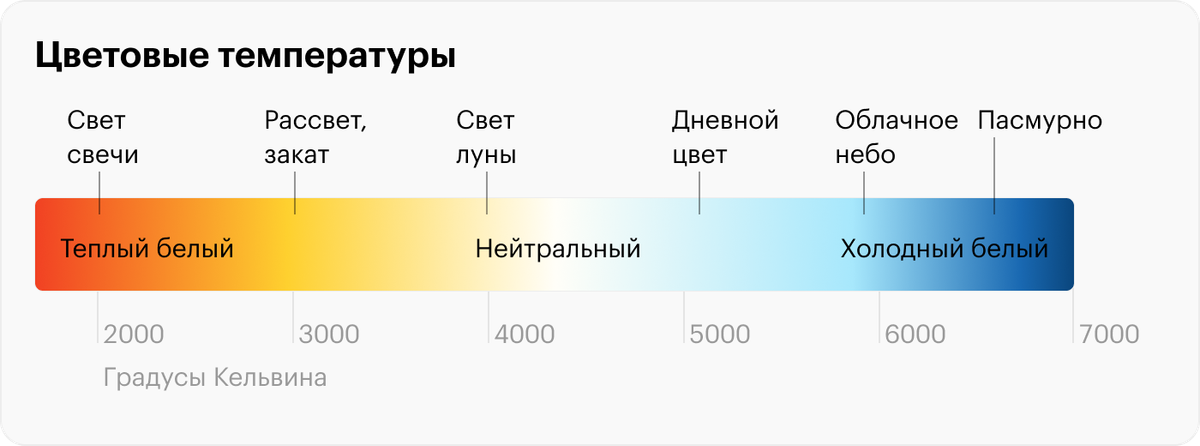

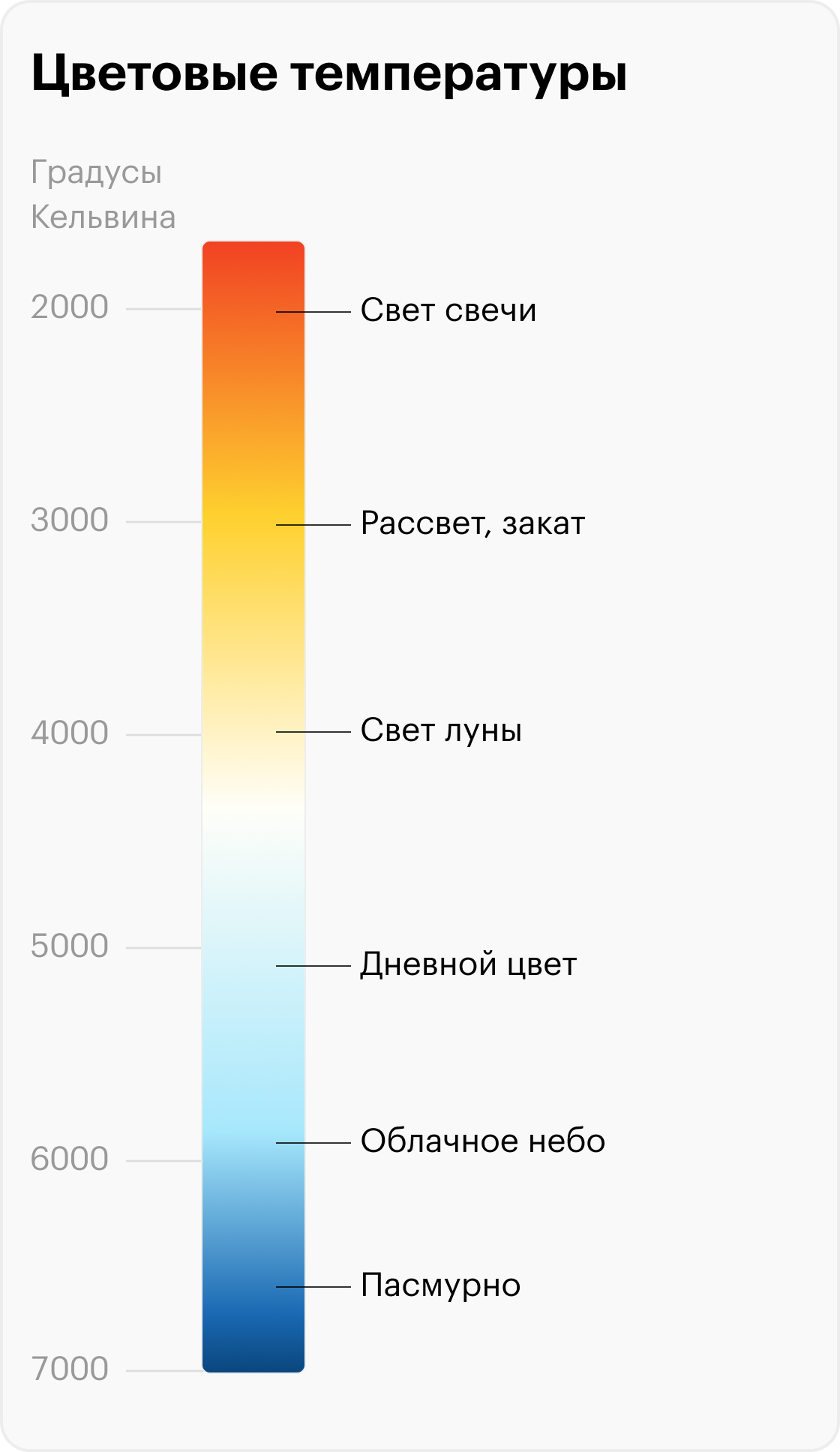

Цветовая температура. Этот параметр измеряется в кельвинах и характеризует оттенок цвета: обычно говорят про холодный, теплый или нейтральный свет. Но вариаций больше. Например, 1800 кельвинов — это пламя свечи, а около 6000 кельвинов дает солнце. Лампы с 10 000 кельвинов применяют в стоматологиях, это специальный медицинский свет.

Цветовая температура влияет на психоэмоциональное состояние человека. В офисах чаще ставят источники нейтрального света, 4000 кельвинов: он стимулирует активность. А желтый свет — 2700 кельвинов— больше про отдых и расслабление. Светодизайнер может комбинировать температуры: днем в комнате нейтральный свет, а вечером желтый.

Чем выше значение цветовой температуры, тем цвет ближе к синему. Источник: Suriya KK / Shutterstock

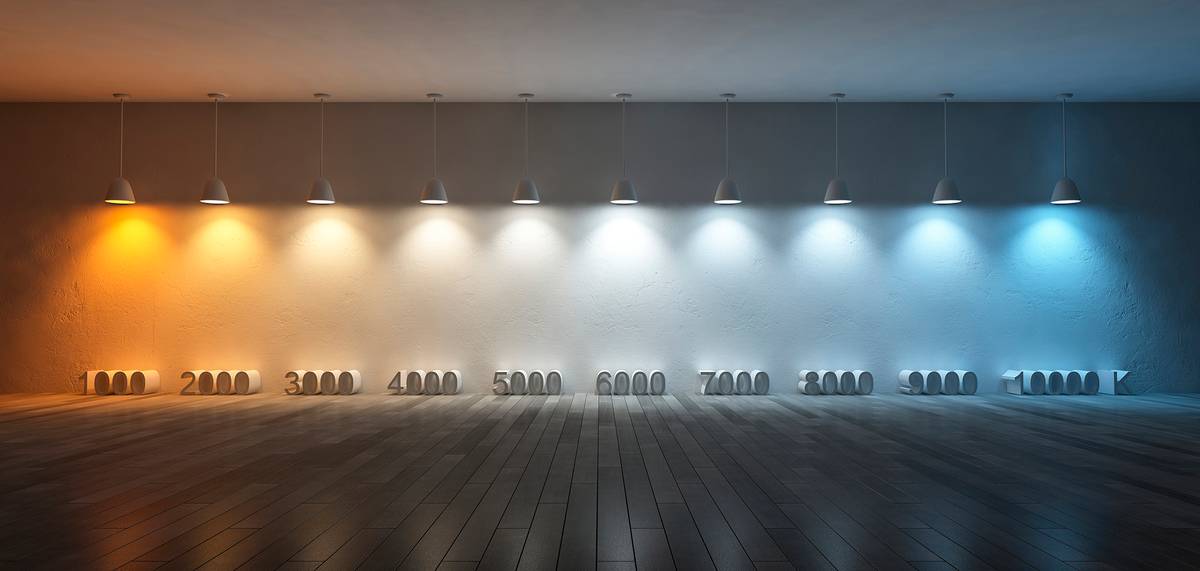

Практически все цветовые температуры можно встретить каждый день на улице

Практически все цветовые температуры можно встретить каждый день на улице

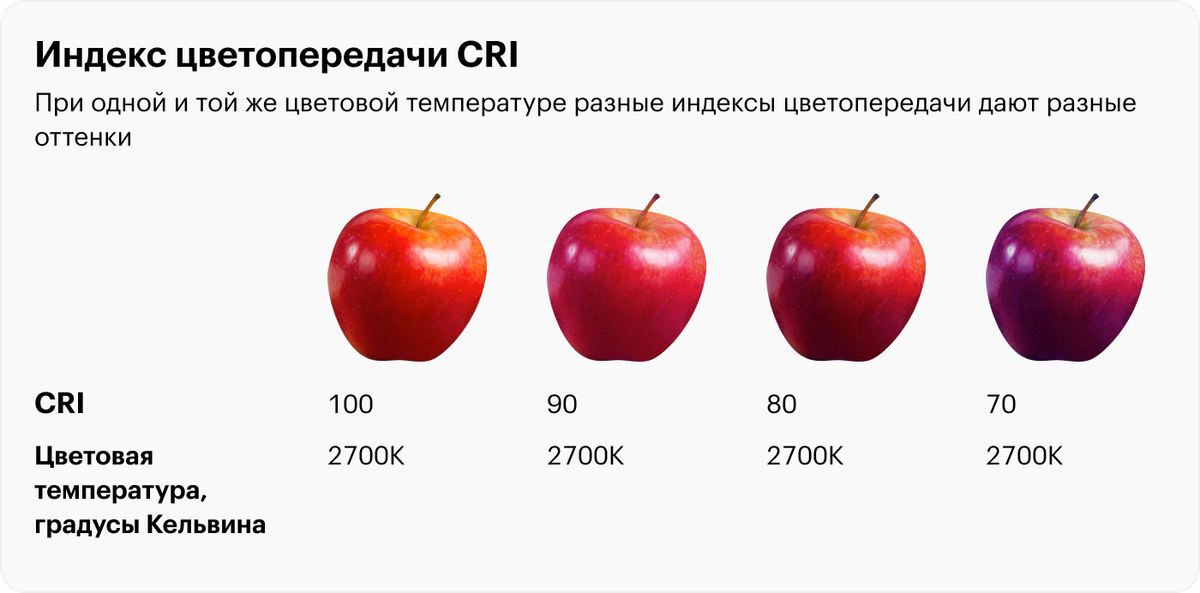

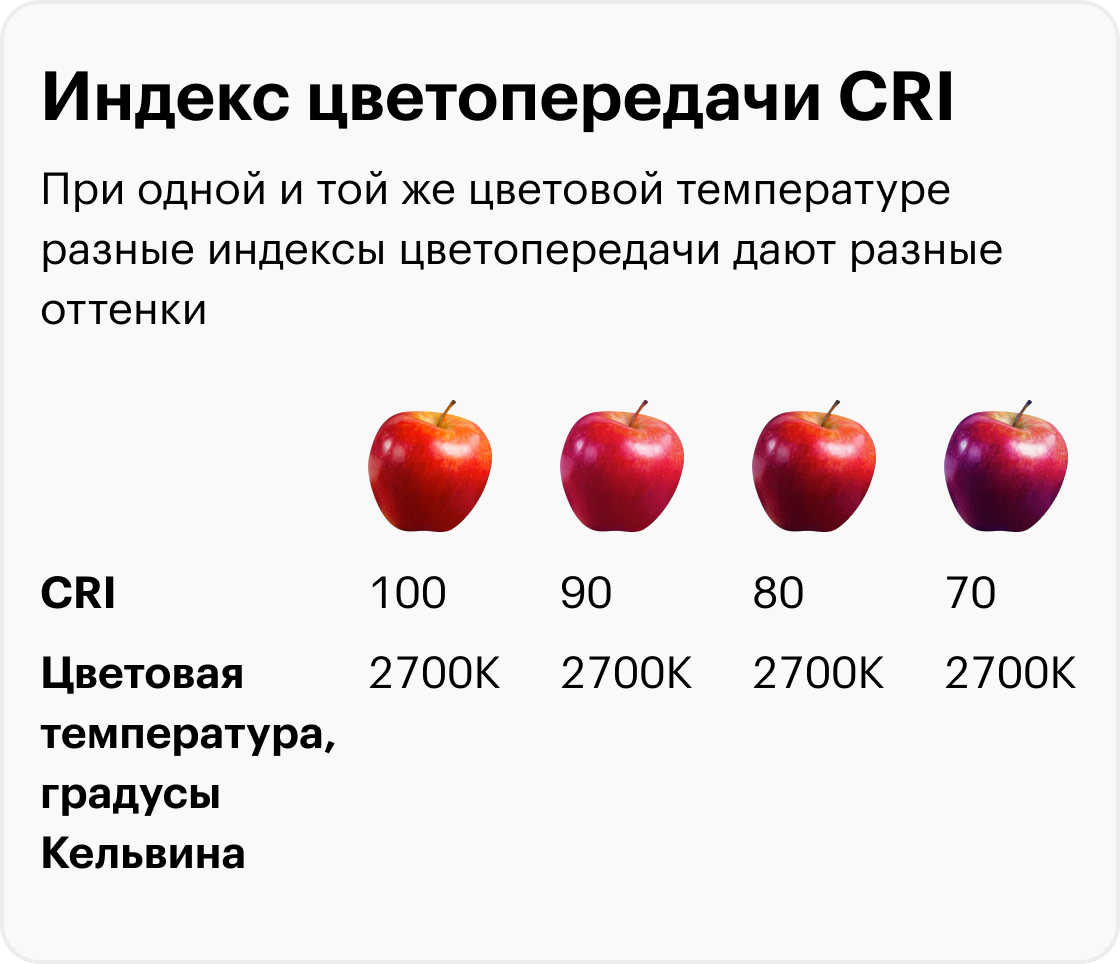

Индекс цветопередачи. Говорит, насколько хорошо источник освещения передает естественные цвета предметов, которые он освещает. Обозначается как CRI — Color Rendering Index.

Именно из-за неверного подбора или просто невнимания к индексам цветопередачи часто обнуляются результаты очень интересных ремонтов. Освещение просто нивелирует естественный цвет материалов: дорогая столешница смотрится посредственно, фигурные элементы на мебели — плоско. И часто в массовом сегменте этот параметр на упаковке ламп просто не указан.

Например, очень низкий индекс цветопередачи у дорожных фонарей с оранжевым свечением. Поэтому как бы ярко они ни светили, пешеходов видно плохо: любая одежда, даже контрастная, выглядит желтовато-серой.

Пульсация светового потока. Пульсацию не видно, а еще о ней ничего не пишут на коробках для ламп, но этот параметр напрямую влияет на человека и может быть даже опасным для здоровья.

Есть простой способ выяснить, пульсирует ли лампа: посмотреть на нее через камеру телефона или цифрового фотоаппарата. Если пульсация есть, пойдут темные полосы. Но у современных моделей цифровых камер часто есть программное подавление мерцания, и тогда такой эксперимент не удастся. Надо или выключить эту функцию, или взять более старый телефон.

Кривая силы света. Это угол, под которым световой поток рассеивается от осветительного прибора. Здесь нет единиц измерения, кривая силы света — КСС — описывается схемой.

У лампы накаливания очень широкая КСС: колба такой лампы открыта со всех сторон, и даже если ее вкрутить под потолок цоколем вниз, она все равно будет давать свет ниже цоколя. А у светодиодной лампы угол освещения редко превышает 45°. Если поставить такую лампу в люстру, где рожки смотрят в потолок, то она и будет освещать потолок. Что-то достанется комнате в качестве отраженного света — если материал потолка позволит.

КСС в основном важны, когда надо сделать точечное освещение и световые акценты.

Описание разных КСС можно найти в ГОСТ 17677-82. Источник: svetodiod.by

Какие есть нормы освещенности

Нормы освещенности квартир есть только для новостроек: застройщики обязаны соблюдать эти нормы при возведении дома. Например, свод правил «Естественное и искусственное освещение» описывает, каким должно быть освещение лестничных пролетов, лифтовых и коридоров.

В Москве есть отдельный документ — городские строительные нормы «Естественное, искусственное и совмещенное освещение». В этих нормах содержатся требования по освещению конкретных жилых помещений — кухни, гостиной или санузла.

Существуют гигиенические требования к инсоляции: они определяют, сколько естественного света должно попадать в окна. Эти нормы обязаны учитывать не только застройщики, но и архитекторы, когда планируют район, чтобы один дом не блокировал попадание солнечного света в другой. Но на практике часто все равно строят впритык.

Для уже сданных квартир нет никаких норм освещения, то есть хозяева вольны делать со светом что угодно.

Если хочется подойти к освещению основательно, можно использовать в качестве рекомендации национальный стандарт «Свет и освещение. Освещение рабочих мест». Это стандарт для производств и офисов: работодатель обязан обеспечить определенное освещение рабочего места. Роспотребнадзор периодически проверяет это, и если света мало, компании могут дать штраф.

В стандарте указаны нормы освещенности в люксах, то есть количество света на конкретных поверхностях. Если дома надо оборудовать кабинет, такие нормы вполне подойдут.

В интернете можно найти нормы освещенности в люксах по межгосударственному стандарту ИСО 8995-2002 «Принципы зрительной эргономики. Освещение рабочих систем внутри помещений». Этот гост утратил силу, но ориентироваться на его параметры в частном порядке можно:

  • ванна — 200 люкс;
  • кухня, коридор, спальня — 150 люкс;
  • лестница — 20—50 люкс ;
  • детская — 200 люкс.
Читать статью  Куда повесить светодиодную ленту: идеи локаций для подсветки

Виды освещения в квартире

В зависимости от назначения освещение делится на общее, местное, декоративное, навигационное, акцентное и фоновое.

Общее. Это освещение, которое создает основной уровень освещенности в помещении. Неважно, что именно светит, это могут быть точечные, линейные или трековые светильники. Главное, что они равномерно освещают всю комнату. Как правило, это верхнее освещение.

Местное. Это локальный свет, освещающий конкретное место. Например, настольные и напольные светильники.

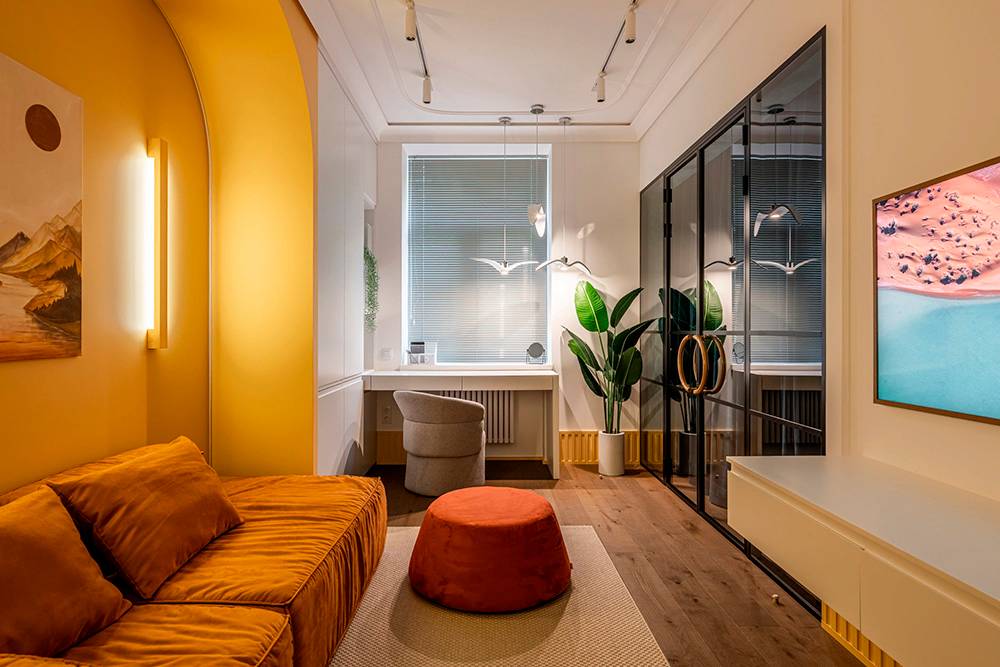

Здесь сделано местное освещение возле окна: светильники подсвечивают оконный проем и угол комнаты. Источник: donolux.ru

Декоративное. Это привычные нам люстры. Светотехники сейчас считают их скорее арт-объектом .

Фоновое. Его еще называют вечерним. Это приглушенный свет, который используют в конце дня, чтобы настроиться на отдых. Так, фоновый свет можно создать настенными бра.

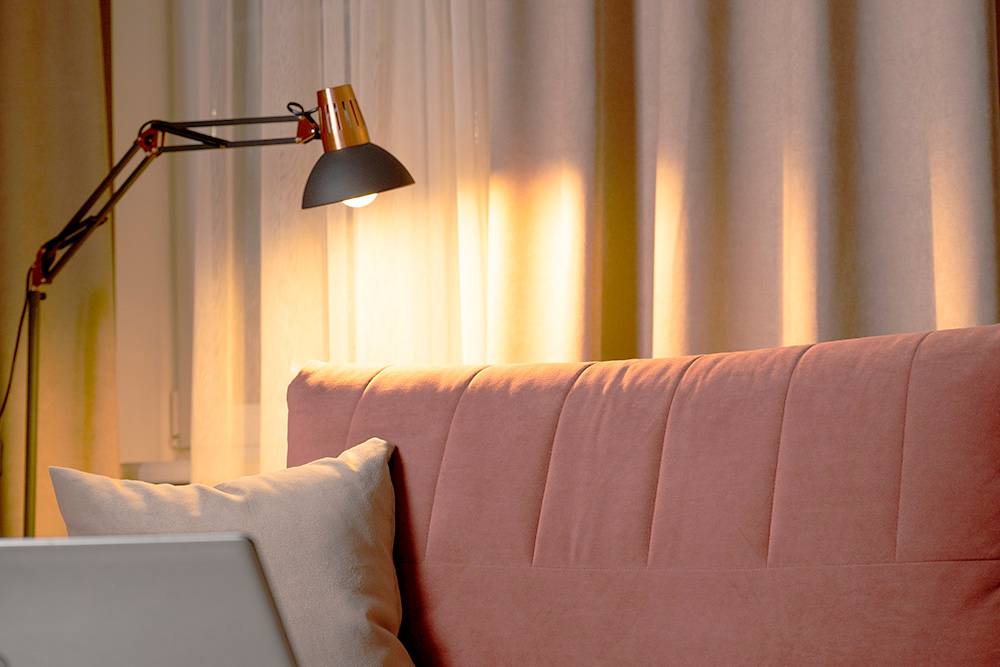

Светильник слева создает фоновый свет, который комбинируется с местным освещением окна. Источник: donolux.ru

Навигационный свет. Это свет, который помогает сориентироваться в вечернее время. Его часто делают так, чтобы источников не было видно.

Обычно это световой плинтус либо маломощные точечные светильники.

Навигационный свет еще называют подсветкой пола. Здесь светильники на уровне ног помогают пройти по лестнице, при этом не надо включать верхний свет. Источник: Offscreen / Shutterstock

Акцентный свет. Это свет, выделяющий предметы интерьера.

Такой свет должен быть дозированным, чтобы подчеркнуть детали.

На этом фото свет выключен, но видны поворотные светильники, которые должны выделять картины на стене

Особенности освещения в квартире

Сделать грамотное освещение в квартире сложнее, чем, скажем, в офисе. В офисах все просто, самое частое решение — светильники 600 × 600 мм с трубчатыми лампами. Задача такого светильника — залить пространство. Игра света и выделение акцентов не нужны. Такой свет не станет отвлекать работников, а на поверхности столов будет около 300 люкс.

В квартире все иначе.

Можно обойтись без верхнего света. Подход «больше света богу света», когда люди стремятся купить люстру с максимальным количеством рожков и вкрутить туда самые мощные лампы, — не самый эффективный. Если посмотреть на европейские проекты освещения, то там уже несколько лет нет люстр, а часто и вообще никакого верхнего света. Освещение встроено в интерьер квартиры, и порой даже непонятно, где находятся светильники. Европейские дизайнеры работают либо с локальным светом, либо с отраженным.

Когда я проектирую освещение, то воспринимаю люстры больше в качестве декоративного освещения — это как сережки у девушки, они лишь подчеркивают красоту. Основной свет делаю за счет светильников на стенах или в мебели.

Некоторые хозяева просят заменить люстру точечными светильниками, полагая, что это более современное решение. Не думаю, что это красиво, зато выйдет значительно дороже. На 100 м² площади надо 60—70 точечных светильников, каждый стоит около 2000 Р , и это без работы по разводке кабелей и устройству потолка, в котором надо сделать 60—70 отверстий .

Можно комбинировать цветовые температуры. Чтобы днем свет настраивал на рабочий лад, а вечером расслаблял. Самое простое решение — двуклавишный выключатель, которым хозяева вручную включают белый свет днем и желтый ближе к вечеру.

Более дорогие системы могут быть частью умного дома, когда свет автоматически и плавно меняет температуру в зависимости от времени или даже освещенности за окном. По сути, мы говорим об имитации хода солнца, или так называемом биодинамическом освещении. В англоязычных источниках можно встретить термин human centric lighting — это отдельное направление светотехники.

Здесь совмещен белый и желтый свет, а еще есть естественное освещение из окна, и все выглядит гармонично. Источник: dachni-otvet.ru

Можно сделать световую навигацию. Такую мы видим в коридорах гостиниц: в стену на уровне 20 см от пола встраивают светильники, которые подсвечивают зону прохода.

В квартире это тоже очень удобно, когда надо ночью пройти в уборную или на кухню. Такой свет не бьет в глаза, его даже можно оставить на всю ночь — много электричества не потребуется.

В этом примере навигационный свет еще и дизайнерское решение. Источник: АО «Интеко»

Особенности освещения в разных комнатах

Кухня. Освещение здесь делают не только функциональным, но и комфортным. Его разбивают на несколько групп:

  1. Подсветка фартука. Лучшим решением будет взять профиль и светодиодную ленту с цветовой температурой 4000 кельвинов — такая даст правильную цветопередачу всех продуктов во время готовки. Профиль может быть как накладным, так и встраиваемым. На готовых кухнях оптимален угловой профиль — он крепится, например, встык шкафов и стены. На рабочей плоскости стола оптимальный уровень освещенности — 400—500 люкс.
  2. Основной свет. Вариантов множество: это могут быть привычные точечные светильники, световые линии, трековые системы или даже современные люстры с высоким световым потоком.
  3. Фоновый свет — нужен, чтобы создать романтическую или просто успокаивающую обстановку. Для этого используют отраженный свет. Если кухня не под самый потолок, то я бы рекомендовал по ее контуру расположить светодиодную ленту с цветовой температурой 3000 кельвинов: таким образом получим мягкий отраженный свет.

Гостиная. Это место встречи хозяев и гостей, а в большой гостиной могут быть разные зоны — место для игр детей и место для отдыха взрослых. Исходя из этого и стоит подбирать освещение, светом можно даже зонировать помещение: сделать более яркой территорию детей, а в зоне отдыха использовать приглушенный свет.

Идеально, если общий уровень освещенности будет 300—400 люкс.

Здесь хорошо видно световое зонирование: в самой гостиной свет приглушен, а за ее пределами значительно ярче. Источник: donolux.ru

Спальня. Здесь не надо много света, и лучше не располагать свет над самой кроватью — он будет слепить. Стоит использовать прикроватные светильники и фоновую подсветку. Можно добавить немного основного света — точечные или линейные светильники или их комбинацию, но это необязательно.

Детская. Свет должен быть максимально комфортным, поэтому лучше сделать его рассеянным и отраженным. Лампы нужны без пульсации и с высокими индексами цветопередачи для правильной передачи цветов игрушек.

Коридор. Уровни освещенности тут невысокие — достаточно 100—150 люкс. Если есть зеркало, то обязательно освещение по его контуру, оно позволит увидеть корректное отражение без световых дефектов.

Туалет и ванная. В этом помещении тоже не обойтись без нескольких групп света. Основной свет нужен утром, чтобы взбодриться, а фоновый — для расслабления вечером. Рекомендую сделать подсветку зеркала. По уровню освещенности в санузле должно быть около 300 люкс.

Это мои эксперименты с разными видами освещения в санузле. Как видите, если смотреть на себя в зеркало под точечным светильником, результат будет не очень. А если использовать фронтальное освещение, исходящее от зеркала, все нормально

Расчет освещения в квартире

В зависимости от глубины погружения в тему можно сделать три вида расчетов.

По мощности. Это самый примитивный расчет, когда берется рекомендательное значение мощности на квадратный метр и считается количество лампочек. Такой расчет подойдет, если главная задача — сэкономить на светильниках и лампах, а от освещения вообще ничего не нужно, лишь бы было.

По освещенности на поверхностях. Такой расчет делается уже в люксах и учитывает большое количество параметров, например особенности отделки. Проще всего воспользоваться специальным калькулятором освещенности.

Комплексный светотехнический расчет. Это профессиональный расчет, который обычно делают в программе «Диалюкс». На самом деле это не такая уж сложная программа, и каждый может попробовать сам в ней что-то посчитать. Я думаю, это полезно, потому что люди начинают понимать, как выглядят разновидности света.

Программа позволяет учесть текстуры отделки и может визуализировать результат расчета. То есть можно ставить эксперименты. Есть большая база светильников, бренды платят деньги, чтобы попасть в нее, и за счет этого «Диалюкс» распространяется бесплатно.

При любом расчете я рекомендую не увлекаться термином «достаточный уровень освещения», который встречается в рекомендациях и нормативных документах. Это всего лишь рекомендуемые значения, уровень освещенности для каждого человека индивидуален. Когда квартира залита светом, его более чем «достаточно», но от него просто устаешь.

А еще уровень достаточности освещения везде разный. По опыту знаю, что в Сибири владельцы квартир любят нейтральную цветовую температуру и интенсивное освещение: солнца там мало, нужна компенсация. Во Владивостоке больше ценят теплые цветовые температуры и свет средней силы. А в центральной части России — приглушенный свет теплых оттенков.

Сколько стоит хорошее освещение

Цена освещения складывается из стоимости проекта, материалов и монтажных работ.

Профессиональный проект освещения стоит 300 Р за 1 м². На сложную цветовую концепцию с подбором примеров и индивидуальными решениями цена может быть до 1000 Р за 1 м².

Дизайнер продумает, как лучше расположить свет, и подчеркнет детали интерьера световыми решениями. Есть очевидные для специалиста вещи, на которые обычный человек и не посмотрит: например, сделать освещение рабочего стола так, чтобы голова сидящего не закрывала свет.

Средняя цена оборудования в начале 2023 года — от 1500 до 3000 Р за 1 м² площади квартиры. Это без декоративного освещения. Более сложные вещи начинаются от 3000 Р за 1 м².

Моя основная рекомендация — использовать световое оборудование не массового сегмента, а хотя бы полупрофессионального. Даже если взять простую светодиодную лампу, то светодиод светодиоду рознь. У хороших брендов есть сортировка по цветности, пульсации и индексу цветопередачи. А в «Леруа» или «Оби» в основном представлены массовые лампы: у них и свет другой, и проблем с ними больше.

Читать статью  Освещение в коридоре: нормы, примеры, советы эксперта

Например, со временем появляется пульсация, снижается цветовая температура и индекс цветопередачи. Кроме того, срок службы дешевых источников света низкий. Как правило, у них плохой термодизайн, то есть лампочка нагревается, а жар от нее толком не отводится. Светодиод деградирует и перестает работать.

Из отечественных производителей могу порекомендовать Donolux — у них есть и лампы, и разные типы светильников. Из иностранных неплохо себя зарекомендовал Philips, но найти их светотехнику все сложнее. Российский завод Philips сейчас выпускает продукцию под брендом Signify, но и завод, и продукция теперь китайские, к качеству есть вопросы.

Монтажными работами занимаются обычные электрики. Прокладка метра кабеля в Москве стоит 70 Р , в регионах дешевле. Чем больше светильников, тем больше кабелей. Монтаж точечного светильника — от 300 Р за каждый. Поэтому точечные светильники по 2000 Р за штуку порой выливаются в очень приличные суммы. Установка одного выключателя стоит от 300 Р , прокладка светодиодной ленты — от 200 Р за погонный метр, монтаж люстры обойдется в 2000 Р .

Стоимость монтажа во многом зависит от его сложности, технической задачи и пожеланий заказчика. Например, если нужно сделать коммутацию люстры из восьми рожков так, чтобы включалось не сразу все восемь лампочек, а две, три или пять, монтаж стоит дороже — придется разбирать люстру и переделывать коммутацию проводов согласно последовательности включения этих рожков или отсеков.

Квалифицированных электриков еще надо поискать. Я часто становлюсь свидетелем того, как задумки со светом от продвинутых дизайнеров не реализуются, так как электрику виднее, как делать. Самая частая фраза: «Да зачем вам все это надо, пойдемте в „Леруа“ и купим в три раза дешевле». Поэтому дизайнеры часто работают в паре со своими электриками.

Как сделать освещение в квартире без дизайнера

Не у всех хозяев есть деньги даже на обычный дизайн-проект квартиры, не говоря уже о светодизайне. Вот несколько простых приемов, с помощью которых можно создать интересную световую обстановку своими силами.

Используйте отраженный свет — он самый комфортный для глаз и выглядит красиво. Если стены светлые, можно развернуть к ним светильники, чтобы свет отражался от стен и рассеивался. То же самое с потолками: отлично отражают свет натяжные глянцевые потолки белого цвета. Но и с другими типами потолков тоже можно добиться интересных эффектов.

Используйте треки. Это подвесные системы, где светильники крепятся на специальной шине. Такие системы легко масштабируются: можно повесить три светильника, а можно десять. Еще в треки встраивают управление по блютусу. А если вдруг свет не понравился, очень легко повернуть светильник или изменить конфигурацию шины. Еще один плюс треков в том, что достаточно одного вывода кабеля от люстры. Во вторичном жилье это просто спасение, если не хочется делать большой ремонт.

Комбинируйте варианты освещения. Их не так много, и даже в простых квартирах всегда можно выделить углы, оконные или дверные проемы. Например, я часто предусматриваю светодиодные ленты, наклеенные поверх шины трека. Ленты светят вверх и создают отраженный свет, а светильники, которые изначально были на треке, вниз. Все это заводится на двух- или трехклавишный выключатель, чтобы были разные сценарии использования.

Не стремитесь создать красоту точечными светильниками. Кривая силы света у них обычно очень узкая, такие светильники светят пучком прямо под собой, свет очень концентрирован. Поэтому, чтобы добиться нормального освещения, нужно очень много таких светильников. Есть вариант использовать матовые рассеиватели — стекла, которые крепятся сразу под точечным светильником. Но это тоже полумера: свет будет растекаться по потолку, не добираясь до пола. Кривая расширится, но освещенность ухудшится.

Цены на трековые светильники. Источник: ozon.ru

Коротко об освещении в квартире

  1. Определитесь, сколько света вам нужно, чтобы чувствовать себя комфортно. Одним людям нужны залитые будто солнцем комнаты, а другие любят приглушенный вечерний свет.
  2. Измерьте приложением на телефоне или специальным прибором, сколько света есть в помещениях сейчас. Так вы поймете, что нужно изменить и где есть плохо освещенные места.
  3. Советую обратиться в специализированные салоны света, чтобы сделать проект освещения. Часто такой проект делают бесплатно при условии, что в нем будет оборудование брендов, с которыми сотрудничает проектировщик.
  4. Чтобы получить действительно хороший результат, выбирайте полупрофессиональное или профессиональное световое оборудование, а не массовые светильники из строительных магазинов. Но экспериментировать можно, и даже с дешевым оснащением иногда получаются интересные вещи.
  5. Если не хочется разбираться во всех характеристиках света, советую ориентироваться на цифру в 400 лм на 1 м². Информация о люменах будет в паспорте светильника. С таким упрощенным подходом вряд ли получится создать изысканный свет, но и грубо ошибиться сложно — скорее всего, света будет достаточно.

Больше материалов о покупке квартир и домов, обустройстве и ремонтах — в нашем телеграм-канале «Свой угол». Подписывайтесь, чтобы ничего не пропустить: @t_nedviga

Как рассчитать освещение в квартире правильно: профессиональные рекомендации

Как правильно рассчитать освещение в доме или квартире

Правильное освещение в квартире — это залог не только комфорта и красоты вашего жилища, но и создание условий, не влияющих пагубно на ваше здоровье. Поэтому данному вопросу следует уделить пристальное внимание, что мы и постараемся сделать в этой статье.

Мы детально разберем вопросы: сколько и какого освещения нужно в каждой комнате, как правильно рассчитать освещение, выбрать лампы и грамотно выполнить схему освещения.

Расчет количества, мощности и места установки светильников

Для того чтобы создать правильную сеть освещения в комнате, доме или вообще в любом помещении, у нас должен быть детальный план расположения мебели, декоративных элементов и отдельных зон. Без всего этого создать именно правильное освещение нереально. Поэтому в наших дальнейших разъяснениях мы исходим из того, что вы имеете такой план.

Более подробно о расчете освещения узнайте из этого видео!

Выбор мощности светильников

Одним из основных критериев выбора правильного освещения, является правильный подбор светильников и мощности ламп. Для этого существует два основных метода расчетов – точечный метод и метод коэффициентов использования. Первый из них больше предназначен для расчета местного освещения в отдельной точке, а второй больше подходит для расчета общего освещения.

Оба эти метода мы уже разбирали на страницах нашего сайта. Они содержат множество параметров, коэффициентов, и требуют для расчета специфических знаний. Поэтому в нашей статье мы рассмотрим другой пример расчета, который хоть и не является таким уж точным, но дает достаточно правильные результаты.

  • Итак, проект освещения квартиры начинается с выбора количества и мощности ламп. Для этого нам необходимо знать площадь помещения, и необходимую освещённость в каждой отдельной комнате. И если с площадью помещения все более или менее понятно, то с нормами освещения давайте разберемся отдельно.

Нормативы освещенности в различных комнатах

Нормативы освещенности в различных комнатах

  • Нормы освещения устанавливает СНиП 2-4-79. Согласно нему, минимальная освещенность в жилых комнатах должна составлять 150лк. Для коридоров, ванных комнат и уборных этот норматив ниже, и составляет всего 50лк.
  • Но в нормативном документе указаны именно минимальные требования. Даже сам документ имеет массу оговорок по этому поводу, в котором рекомендует для людей старше 45 лет, для детей, а также в некоторых других случаях, увеличивать эту норму.
  • И даже во всех официальных расчетах, этот норматив увеличивают на 20 – 30% — за счет коэффициентов загрязнения светильников, коэффициентов запаса и других переменных.

Комфортное освещение

Комфортное освещение

  • Исходя из этого, если вам нужен мягкий свет, то мы рекомендуем создавать сеть освещения до 150лк. Ярким считается свет в 300лк. И очень ярким — свет в 500лк.
  • Имея необходимые данные по освещенности и площади комнаты, мы можем рассчитать необходимый световой поток ламп. Для этого достаточно освещенность умножить на площадь помещения. В итоге, если мы имеем помещение в 9м 2, и создаем яркое освещение в 300лк, то получим необходимый световой поток в 2700лм.

Примерный световой поток различных ламп

Примерный световой поток различных ламп

  • Теперь нам необходимо выбрать необходимое количество ламп. Каждая лампа имеет информацию, какой световой поток она обеспечивает. Например, обычная 100Вт лампочка обеспечивает световой поток в 1350лм. То есть, для данного помещения нам потребуется 2-3 таких лампы.

Обратите внимание! Учитывая, что мы расчет ведем не по минимальным параметрам, то при расчетах количества можно принимать как ближайшее большее, так и ближайшее меньшее количество ламп.

Примерная таблица выбора количества ламп в зависимости от площади помещения

Примерная таблица выбора количества ламп в зависимости от площади помещения

  • Таким нехитрым расчетом мы можем достаточно точно определить необходимое нам количество ламп. Его конечно сложно назвать точным, но для упрощенных расчетов его вполне можно применять.
Читать статью  Схема подключения квартирного освещения — назначение и выбор

Расположение светильников

Итак, с количеством и мощностью светильников мы определились. Теперь необходимо создать план освещения квартиры. И здесь есть несколько вариантов.

Варианты расположения точечных светильников в комнате

Варианты расположения точечных светильников в комнате

  • Одним из лучших в плане создания общего освещения, является равномерное расположение точечных светильников, дающих рассеянный свет по всей комнате. Это практически идеальный вариант, который при правильном подходе позволяет даже обыгрывать мебель, расположенную в неудачных местах.

Расположение люстр в комнате

Расположение люстр в комнате

  • Вариант с люстрой так же вполне подходит для небольших по площади и примерно квадратных помещений. Если же помещение длинное или имеет большую площадь, то таких люстр может потребоваться несколько.

На фото вариант отраженного освещения

На фото вариант отраженного освещения

  • Еще одним очень удачным вариантом, является так называемое отраженное освещение. Это когда свет от светильников направлен в потолок и отражаясь от него разливается по всей комнате. Этот вариант создает действительно равномерное освещение, которое наиболее близко к естественному, но цена такого варианта, конечно, выше. Да и мощность светильников должна быть немного больше в связи с потерями на отражение даже на самых лучших поверхностях.

Боковое освещение низких комнат

Боковое освещение низких комнат

  • Но высота потолков далеко не всегда позволяет создать качественное верхнее освещение. В этом случае, вам придётся рассматривать вариант бокового освещения. Он является наименее предпочтительным, потому что дает огромное количество теней. Чтобы исключить их образование, вам придётся устанавливать как можно большее количество светильников на всех стенах. Причем каждый отдельный светильник желательно сделать как можно меньшей мощности, дабы он не «бил» по глазам.

Лампы, вмонтированные в пол

Лампы, вмонтированные в пол

  • Для таких низких помещений, в некоторых случаях возможно применение варианта с отраженным от потолка освещением. Только в этом случае светильники, направленные в потолок, устанавливаются не под потолком, а на уровне пола. Но сразу отметим, такой вариант применим далеко не во всех помещениях, и он требует тщательной проработки.

Совмещенное освещение

Ну вот, мы выбрали светильники и лампы, определили места их расположения. Казалось бы, следует двигаться дальше, но мы вернемся немного назад. Ведь мы делали расчет исходя из того, что никакого другого освещения кроме как искусственного у нас нет.

А между тем, днем у нас есть естественное освещение. Но к сожалению, его далеко не всегда хватает. Поэтому иногда возникает необходимость создания совмещенного освещения.

  • Для того, что определить, необходимо ли нам совмещенное освещение, необходимо знать нормы естественного освещения в квартире. В этом вопросе мы вновь обратимся к СНиП.

Нормы КЕО для жилых помещений

Нормы КЕО для жилых помещений

  • Он дает нам четкие ответы, что КЕО для жилых зданий в вечной мерзлоте должен составлять 0,4, а для остальных районов нашей страны 0,5. Но думаю такой ответ дает больше вопросов чем ответов. Поэтому давайте разберемся, что такое КЕО.

Формула расчета КЕО

  • КЕО – это коэффициент естественного освещения. Он является соотношением естественной освещенности в определённой точке в помещении, к естественной освещенности вне помещения, на незатененном пространстве.
  • То есть, исходя из приведенных выше значений, естественная освещенность внутри нашей комнаты должна составлять 50% от естественной освещенности на улице. Осталось только определить то самое расчетное место.

Точка М является местом расчета КЕО

Точка М является местом расчета КЕО

  • Как говорит инструкция, для жилых зданий этой точкой является расстояние в метре от стены противоположной окну. Именно здесь естественная освещенность должна быть не меньше 50% освещенности на улице.

Люксметр

  • Закономерно возникает вопрос, как это определить? Сделать это можно либо с помощью специальных приборов, либо методом расчета. И тот, и другой вариант достаточно проблематичен, но если вопрос стоит ребром, то вполне осуществим. Расчет в принципе можно сделать и своими руками, хотя и придётся повозится. Ну а если есть прибор – люксметр, то все еще проще.
  • Если вы определились, что естественное освещение в вашей комнате недостаточное, то вы имеете два варианта решения проблемы. Либо увеличить окна, для достижения необходимого КЕО, либо создать дополнительное искусственное освещение.

Пример совмещенного освещения

Пример совмещенного освещения

  • Дабы не создавать дополнительную сеть освещения, в качестве совмещенного можно использовать уже существующую сеть общего освещения. Только задействовать для него не все светильники, а только часть — в той части помещения, где КЕО является недостаточным.

Другие аспекты выбора освещения

Но и это еще далеко не все. Проектирование освещения квартиры предполагает учет еще целой группы факторов, о которых мы поговорим в данном разделе.

Примеры равномерного распределения светильников

Примеры равномерного распределения светильников

Дело в том, что соотношение между наиболее и наименее освещенными участками в помещении не должна превышать 1 к 40.

Формула расчета ослепленности освещения

Формула расчета ослепленности освещения

  • Мы не будем вдаваться в подробности расчета этого показателя, но скажем лишь одно – он напрямую зависит от высоты установки и мощности лампы.
  • Поэтому, если высота установки лампы менее чем 2,5 метра, желательно лампы устанавливать в светильниках из молочного (матового) стекла.
  • Либо использовать лампы накаливания мощностью до 60Вт, либо лампы, эквивалентные по световому потоку.

Характеристики различных типов ламп

Характеристики различных типов ламп

  • Ведь если для коридоров или санузла этот параметр не так важен, то для кухни, макияжных мест, залов этот параметр может быть очень важным.
  • И вот в этом плане люминесцентные лампы сильно проигрывают обычным лампам накаливания.
  • Поэтому, еще на стадии проектирования следует учесть этот момент и предусмотреть установку либо обычных ламп накаливания. В крайнем случае — качественных диодных ламп.

Температура света в природе

Температура света в природе

Шкала температуры света

Шкала температуры света

Коэффициент пульсации различных типов ламп в зависимости от способа подключения

Коэффициент пульсации различных типов ламп в зависимости от способа подключения

  • Дело в том, что при покупке некачественных ламп вы можете заметить такой эффект как мерцание лампы.
  • Он очень негативно сказывается на зрении, и вообще физиологии человека.
  • Поэтому нормативы даже устанавливают норму коэффициента пульсации, которая составляет 15 – 20%.

Обратите внимание! Производители зачастую пытаются скрыть высокие коэффициенты пульсации своих ламп. Но проверить это можно просто при помощи видео с камеры мобильного телефона. Для этого достаточно навести камеру телефона на светильник и посмотреть на монитор телефона. Если вы видите черные полосы, то коэффициент пульсации у такой лампы достаточно велик. Если вы не видите полос, то он скорее всего находится в норме.

Правила монтажа сети освещения в квартире

Ну и напоследок поговорим о том, как должна выполняться разводка освещения в квартире. Мы не будем рассказывать, как монтировать провода и выполнять подключение, мы поговорим о принципах построения системы управления, и подскажем несколько удачных решений, которые некоторые просто не знают.

Расположение выключателя освещения

Расположение выключателя освещения

  • Итак, прежде всего начнем с расположения выключателей. Выключатель общего и декоративного освещения должен располагаться на стене у входа в помещение. Это должна быть сторона, ближняя к дверной ручке.
  • Местное освещение должно включаться в зоне его использования — обычно рядом со светильником или на нем. Зональное освещение должно включаться на входе в данную зону. Если таких входов два, то с обеих сторон.

Схема подключения проходных и перекрестных выключателей

Схема подключения проходных и перекрестных выключателей

  • Кстати, об управлении освещением из нескольких мест. Реализовать такую схему достаточно просто при помощи проходных и перекрестных выключателей, либо при помощи импульсного реле. Принципы монтажа таких схем вы найдете у нас на сайте.

Виды диммеров

Виды диммеров

  • Несколько слов хотелось бы уделить такому коммутационному аппарату как регулятор освещения в квартире — или как их еще называют: диммерам. Не все знают, что с их помощью можно регулировать яркость далеко не всех ламп. Например, диодные или люминесцентные лампы вообще не поддаются регулировке.
  • Да и сами регуляторы бывают нескольких типов, и некоторые могут давать достаточно сильные помехи. Поэтому прежде чем выбирать такие приборы познакомьтесь с информацией о них на страницах нашего сайта.
  • При выборе выключателей не забывайте о таком его номинальном параметре, как ток. Он должен соответствовать нагрузке вашей сети. На данный момент выпускаются выключатели на ток до 6 или 10А. Что примерно соответствует нагрузке 1300Вт или 2000Вт соответственно.

Для монтажа сети освещения используем трехжильный провод

Для монтажа сети освещения используем трехжильный провод

  • Теперь уже, что касается непосредственно разводки. Современные сети освещения обычно потребляют достаточно небольшой ток. Поэтому, соблюдения минимального требования ПУЭ к групповому проводу будет достаточно. Согласно норм ПУЭ, сечение такого провода должно быть не менее 1,5 мм 2 . Для жилых помещений — это только медный провод.
  • Ну и напоследок обратим ваше внимание на максимально допустимое количество светильников для одного выключателя. Обратите внимание: именно светильников, а не ламп. Это число должно быть не более 25 штук.

Вывод

Проектирование освещения квартиры – дело, в общем-то, несложное, но оно требует детальной проработки каждой мелочи. Разложить все по полочкам в рамках одной статьи просто нереально. Поэтому нашей целью было дать вам общее понимание принципа построения сети освещения в доме или квартире. Более же детальную информацию по каждому из факторов и принципах их расчетов, вы найдете на других страницах нашего сайта.

Источник https://journal.tinkoff.ru/guide/lights/

Источник https://elektrik-a.su/osveshhenie/vnutrennee/kak-rasschitat-osveshhenie-v-kvartire-pravilno-366

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
